Descrizione del prodotto

La vite a ricircolo di sfere rettificata di precisione è progettata per apparecchiature di fascia alta-ultra-precisione e presenta i principali vantaggi di "precisione a livello di micron-+elevata stabilità di trasmissione". Prodotto mediante tempra e rinvenimento seguiti da processi di rettifica di precisione in più-fasi, offre precisione ed efficienza di trasmissione eccezionali. Supporta il precarico a doppio-dado per eliminare il gioco, con guarnizioni antipolvere opzionali o trattamenti di indurimento superficiale disponibili su richiesta. Ampiamente applicati in apparecchiature litografiche per semiconduttori, strumenti di precisione aerospaziali, macchine utensili CNC di fascia alta,-dispositivi di imaging medicale e altri campi, questi componenti sono conformi agli standard internazionali di trasmissione di precisione. Ogni unità viene sottoposta a ispezione e calibrazione di precisione professionale.

Vantaggi

Ultra-precisione elevata

Dopo la rettifica di precisione, la precisione di posizionamento può raggiungere il livello del micron, garantendo il movimento preciso dell'attrezzatura.

Trasmissione efficiente

Superficie liscia della vite, basso coefficiente di attrito, conversione efficiente della potenza, linee di produzione automatizzate, macchine utensili CNC, il ciclo di lavoro è notevolmente ridotto.

Rigidità completa

Selezione di materiali ad alta-resistenza, trattati con un processo speciale, forte rigidità, piccola deformazione sotto grandi carichi.

Resistente all'usura e anti-produttivo

Microstruttura uniforme e densa, buona resistenza all'usura, prestazioni stabili nell'uso a lungo-termine, riduzione dei guasti, lunga durata delle apparecchiature, bassi costi di manutenzione.

Funzionamento silenzioso

Piccolo attrito, vibrazione, bassa rumorosità, per il laboratorio, attrezzature mediche per creare un ambiente di lavoro silenzioso.

Personalizzazione flessibile

In base alla richiesta del cliente, specifiche personalizzate, precisione e requisiti speciali, per adattarsi a vari tipi di apparecchiature, scenari personalizzati.

Informazioni sul prodotto

Nome del prodotto	viti a ricircolo di sfere rettificate di precisione
Materiale	Acciaio legato, acciaio legato al cromo-molibdeno, acciaio inossidabile, acciaio per utensili, acciaio ad alta-rapidità.
Lunghezza	La lunghezza può essere personalizzata in base alle esigenze del cliente.
Applicazioni	Macchine utensili, apparecchiature per l'automazione, industria aerospaziale, militare, produzione di semiconduttori, apparecchiature mediche e strumenti di misura di precisione.
Servizi	I prodotti possono essere realizzati secondo disegni o campioni.
Grado di precisione	Vite a ricircolo di sfere rettificata di precisione di grado C3/C5/C7
Confezione	Busta di plastica in scatola o cassa di legno. Su richiesta del cliente.
Tempi di consegna	Dipende dalla situazione effettiva dei trasporti.

Parametri di specifica

Scheda tecnica della chiocciola della vite a ricircolo di sfere ad asse singolo (serie SFU)
Tipo	Dimensioni
Tipo	d	I	Da	D	A	B	L	W	X	H	Q	N	Ca (kgf)	Coa (kgf)	K (kgf/μm)
SFU1204-4	12	4	2.381	24/22	40	10	40	32	4.5	30	/	4	593	1129	12.5
SFU1604-4	16	4	2.381	28	48	10	40	38	5.5	40	M6	4	629	1270	35
SFU1605-3		5	3.175	28	48	10	43	38	5.5	40	M6	3	765	1240	17
SFU1605-4		5	3.175	28	48	10	50	38	5.5	40	M6	4	780	1790	20
SFU1610-3/2	16/15	10	3.175	28	48	10	47	38	5.5	40	M6	3	721	1249	15
SFU2005-3	20	5	3.175	36	58	10	43	47	6.5	44	M6	3	860	1710	22
SFU2005-4		5	3.175	36	58	10	51	47	6.5	44	M6	4	1130	2380	25
SFU2010-3/2		10	3.175	36	58	10	47	47	6.5	44	M6	3	830	1680	20
SFU2505-3	25	5	3.175	40	63	10	43	51	6.5	48	M6	3	960	2300	32
SFU2505-4		5	3.175	40	63	10	51	51	6.5	48	M6	4	1280	3110	35
SFU2510-4		10	4.762	40	63	12	85	51	6.5	48	M6	4	1944	3877	33
SFU2510-4/2		10	3.175	40	63	10	54	51	6.5	48	M6	4	1150	2950	30
SFU3205-4	32	5	3.175	50	81	12	52	65	9	62	M6	4	1450	4150	40
SFU3206-4		6	3.175	50	81	12	57	65	9	62	M6	4	1720	4298	43
SFU3210-4		10	6.35	50	81	14	90	65	9	62	M6	4	3390	7170	45
SFU4005-4	40	5	3.175	63	93	14	55	78	9	70	M6	4	1610	5330	49
SFU4010-4	40	10	6.35	63	93	14	93	78	9	70	M6	4	3910	9520	55
SFU5005-4	50	5	5.175	75	110	15	55	93	11	85	M6	4	1730	6763	60
SFU5010-4		10	6.35	75	110	16	93	93	11	85	M6	4	4450	12500	65
SFU5020-4		20	7.144	75	110	16	138	93	11	85	M6	4	4644	14327	59.5
SFU5310-4	63	10	6.35	90	125	18	98	108	11	95	M6	4	5070	16600	80
SFU6320-4	63	20	9.525	95	135	20	149	115	13.5	100	M6	4	7573	29860	84.1
SFU8010-4	80	10	6.35	105	145	20	98	125	13.5	110	M6	4	5620	21300	90
SFU8010-5		10	6.35	105	145	22	118	125	13.5	110	M6	6	7810	31800	106
SFU8020-4		20	9.525	125	165	25	154	145	13.5	130	M6	4	8485	30895	108
SFU10020-4	100	20	9.525	150	202	30	180	170	17.5	155	M6	4	9420	39183	134

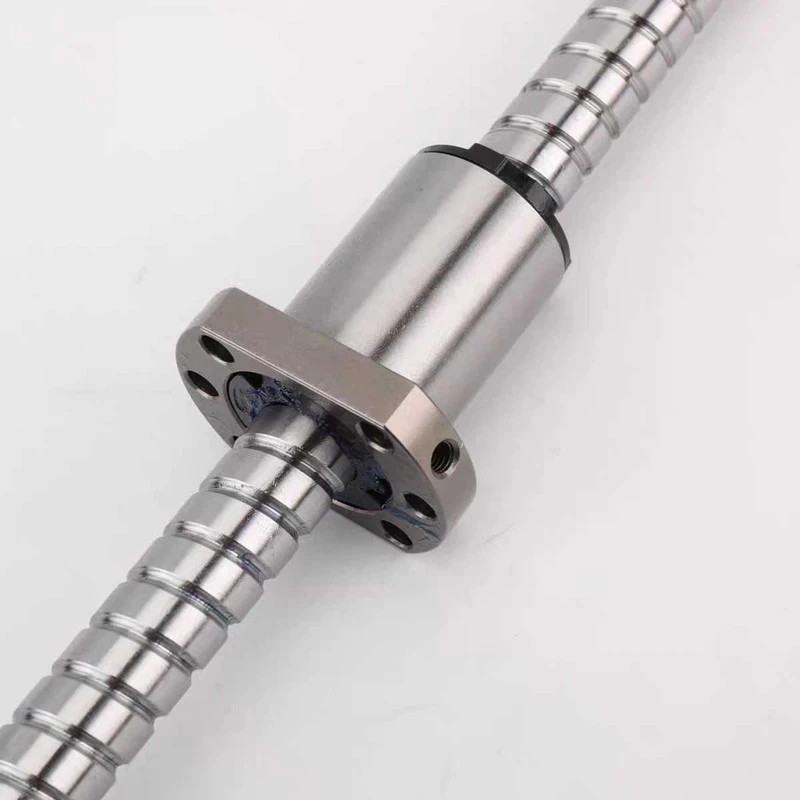

Immagine del prodotto

Processo di produzione

Flusso del processo

Peeling: trattamento superficiale della barra grezza per rimuovere gli strati esterni di ossido, impurità e difetti superficiali, garantendo una superficie del substrato liscia e pulita per la successiva lavorazione.

Raddrizzamento (regolazione approssimativa): correzione iniziale delle barre pelate per ridurre la deformazione da flessione, regolare la rettilineità complessiva e ridurre al minimo gli errori di precisione causati dalla curvatura del substrato nella lavorazione successiva.

Rettificatrice (sgrossatura): sgrossatura del diametro esterno della barra per rimuovere il materiale in eccesso, calibrare preliminarmente le dimensioni esterne e riservare un'adeguata tolleranza di lavorazione per la successiva molatura fine.

Raddrizzamento (regolazione fine): un'ulteriore correzione di precisione dopo la rettifica grossolana affina le deviazioni di rettilineità, garantendo che la planarità complessiva soddisfi i requisiti di precisione per la successiva lavorazione fine.

Rettificatrice (rettifica fine): la molatura fine del diametro esterno dell'asta controlla con precisione l'accuratezza dimensionale e la finitura superficiale, migliorando la precisione della lavorazione del materiale di base per soddisfare gli standard di precisione fondamentali per i componenti principali delle viti a ricircolo di sfere.

Laminatoio: utilizza laminatoi per formare piste filettate sulla superficie della barra, stabilendo la struttura preliminare della pista e definendo la traiettoria fondamentale per la trasmissione delle sfere, ponendo le basi per la successiva lavorazione di precisione.

Tempra: sottopone il pezzo formato a un processo di tempra per migliorare la durezza del materiale e la resistenza all'usura, rafforzare le proprietà meccaniche complessive e garantire la stabilità operativa a lungo termine della vite a ricircolo di sfere.

Lucidatura: la superficie del pezzo temprato viene sottoposta a lucidatura per affinare ulteriormente la finitura superficiale, ridurre la resistenza all'attrito durante la trasmissione e ottimizzare l'efficienza della trasmissione della vite.

Ispezione in entrata: parametri critici tra cui l'accuratezza dimensionale, la qualità della superficie e le tolleranze geometriche vengono verificati sui componenti lucidati per identificare i prodotti conformi.

Prodotti finiti: i componenti ispezionati e approvati vengono sottoposti a imballaggio prima di essere immagazzinati come prodotti finiti, in attesa della successiva consegna o assemblaggio.

Servizio e impegno per la qualità

Perché scegliere Jiesheng Transmission per soddisfare le esigenze delle vostre viti a ricircolo di sfere?

Forniamo viti a sfere di alta-qualità per applicazioni industriali esigenti.

Doppia garanzia di qualità e conformità

Garantiamo supporto end-to-end dall'allineamento dei requisiti alla conformità agli standard: la produzione di precisione - C3-C7 garantisce l'accuratezza della trasmissione e riduce al minimo il gioco per un adattamento perfetto nelle applicazioni da-a-pesanti- - La produzione aderisce agli standard ambientali internazionali con l'uso prioritario di materiali eco-compatibili: i prodotti soddisfano gli standard industriali globali, offrendo prestazioni stabili e garantendo al tempo stesso la conformità

Fornitura stabile, alta efficienza

Oltre 10 anni di esperienza nella produzione e attrezzature automatizzate garantiscono la spedizione degli ordini all'ingrosso nei tempi previsti; i modelli più diffusi sono sempre disponibili in magazzino per esigenze urgenti, mentre un-approccio di partnership a lungo termine garantisce la stabilità della fornitura-prevenendo interruzioni che rallentano i progetti e dandoti il controllo della tua sequenza temporale.

Copertura globale-costo efficace

La fornitura diretta in fabbrica elimina i costi intermedi. Gli acquisti in grandi quantità danno diritto a sconti sui prezzi e le opzioni di pagamento flessibili si allineano alla tua pianificazione finanziaria. Collaborando con fornitori di servizi logistici di prima qualità, creiamo una rete di distribuzione globale che gestisce lo sdoganamento e il trasporto end-to-end. Che tu sia in Nord America, Europa o Asia, riceverai prodotti intatti in tempo, bilanciando costi ed efficienza.

Assistenza post-personalizzata

Personalizziamo le viti a ricircolo di sfere secondo le vostre specifiche per lunghezza, passo e materiale. Il nostro team di esperti fornisce guida per la selezione simultanea e supporto per l'installazione. Tutti i prodotti sono coperti da una garanzia di 1-anno che copre la sostituzione o la riparazione gratuita per difetti non-causati dall'uomo. Il servizio clienti è disponibile 24 ore su 24, 7 giorni su 7, offrendo supporto completo dalla personalizzazione al funzionamento.

Contattaci

Domande frequenti

D: Qual è la durabilità delle viti a ricircolo di sfere?

R: Usiamo acciaio legato di alta-grado, trattamento termico speciale per migliorare la durezza e la tenacità. Il processo di molatura rende la superficie liscia e-resistente all'usura, in normali condizioni di lavoro, la durata è molto più lunga rispetto alle viti normali, forte stabilità.

D: Fornite un rapporto sui test del prodotto?

R: Certamente! Prima che ogni lotto di prodotti lasci la fabbrica, vengono rigorosamente testati per quanto riguarda precisione, carico, durata e così via. Il rapporto dettagliato sull'ispezione della qualità sarà allegato al momento della consegna.

D: Possiamo fornire prima i campioni per i test?

R: Nessun problema! Devi solo fornire requisiti dettagliati, organizziamo immediatamente la produzione e la consegna del campione, ma non ci facciamo carico del trasporto. Il campione viene fornito con un rapporto di prova completo, il periodo di prova, i nostri tecnici online, pronti a rispondere alle domande, per assisterti nel completare la valutazione del test, soddisfatto dell'acquisto in blocco.
