Come scegliere la giusta lezione di accuratezza degli alloggi per cuscinetti per la tua attrezzatura?

Innanzitutto, il kernel tecnico del livello di accuratezza: dallo standard agli indicatori quantitativi

{{0}} Analisi del sistema di precisione internazionale dello standard ISO (ISO 492): i cuscinetti del supporto per fine della vite a sfera sono divisi in P0 (livello ordinario), P6 (C7), P5 (C5), P4, P2 Cinque livelli, gli indicatori core includono:

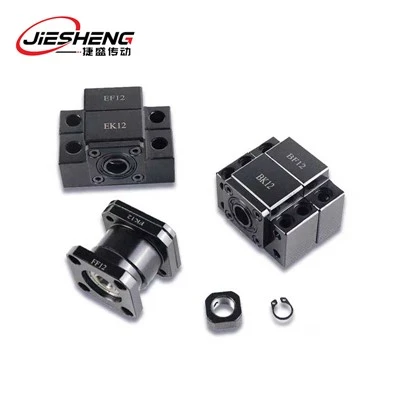

Core competitiveness of lithium battery equipment bearing housings

Tolleranze dimensionali:Tolleranza al foro di livello C7 ± 0,01 mm, livello C5 ± 0,005 mm (diametro del foro 50 mm, per esempio);

Forma e tolleranza alla posizione:Rotondità C7 inferiore o uguale a 0,005 mm, C5 inferiore o uguale a 0,002 mm, errore di cilindicità ridotto del 50%;

Rugosità superficiale:Raceway di grado C7 RA inferiore o uguale a 0 . 8μm, raggio C5 RA inferiore o uguale a 0,4 μm, raddoppiando l'accuratezza del contatto.

Standard AGMA (American Gear Manufacturers Association):Aumenta il requisito del coefficiente di rigidità per le condizioni di lavoro per impieghi pesanti, la rigidità dell'alloggiamento del cuscinetto di grado C5 è superiore del 40% a quella del grado C7, che è adatto per scenari ad alta torque come i cambi .

Secondo . analisi approfondita delle condizioni di lavoro: modello di decisione di selezione multidimensionale

Carico dinamico - Matrice di corrispondenza di precisione

Il tipo di carico	Attrezzatura tipica	Precisione consigliata	Rischio di precisione insufficiente
Carico leggero (<10kN)	Binari del dispositivo elettronico	C7	Non vi è alcun effetto evidente, ma l'elevata precisione può aumentare la durata di servizio
Carico medio (10 ~ 30kn)	Braccio robotico automatizzato	C5~C7	Le vibrazioni causano deviazioni di posizionamento (e . g . robot di saldatura)
Heavy Duty (>30kn)	Il mio mandrino del frantoio	C7	La rigidità è prioritaria e il costo di alta precisione sta proliferando
Carichi di shock	Attrezzatura forgiata	C7	Alta precisione, facile da causare micro-deformazione a causa dell'impatto

In terzo luogo, il programma di selezione personalizzato del settore (con dati misurati)

1. apparecchiatura a semiconduttore (piattaforma di esposizione alla litografia)

Requisiti fondamentali:Posizionamento nanometro (± 0,001 mm), interferenza anti-magnetica

Selezione della configurazione:C3 ceramico C5 Housing (coefficiente di espansione termica di 1,5 × 10- ⁶ / gradi), con i cuscinetti di contatto angolare P4

Dati misurati:Scate 200 mm, la deviazione posizionale del grado C5 è ridotta da 0,012 mm a 0,003 mm e la resa del wafer è aumentata di8%. Dati di misurazione:Entro 200 mm dal viaggio, la deviazione posizionale del grado C5 è ridotta da 0 . 012 mm a 0,003 mm rispetto al grado C7, con un aumento dell'8% della resa del wafer.

2. nuovo sistema di azionamento elettrico per veicoli energetici

Condizioni di lavoro: 4000 ~ 15000 rpm Funzionamento a velocità variabile, carico alternato 15 ~ 40kn

Controversia di selezione:

Soluzione tradizionale:Alloggiamento del cuscinetto in ghisa C7, rumore maggiore o uguale a 75 dB, vita 20, 000 ore

Soluzione ottimizzata:Alloggiamento del cuscinetto in lega di alluminio C5 (trattamento termico T6), rumore inferiore o uguale a 68 dB, vita 35, 000 ore (il costo è aumentato del 15%, maIl costo totale del ciclo di vita ridotto del 30%) 3. soluzione ottimizzata:Alloggiamento del cuscinetto in lega di alluminio C5 (trattamento termico T6), rumore inferiore o uguale a 68 dB, tempo di vita 35, 000 ore (aumento del costo del 15%, ma riduzione del costo del ciclo di vita piena 30%)

3. Wind Power Gearbox (set 3MW)

Calcolo economico:

Housing cuscinetto di grado C7 (costo 20, 000 RMB): ciclo di manutenzione 6 mesi, costo di manutenzione annuale 12, 000 RMB, ciclo di sostituzione dei cuscinetti 3 anni

CUSCINE CUSCINIO C5 (Costo 35, 000 RMB): ciclo di manutenzione 12 mesi, costo di manutenzione annuale 0,5 milionRMB, ciclo di sostituzione del cuscinetto 5 anni

Conclusione: il costo totale di 5 anni del grado C5 salva 25,000 RMB, applicabile alla potenza eolica offshore e ad altri scenari di manutenzione difficili . conclusione

Strumenti di selezione della frontiera e previsione del rischio

1. sistema di selezione gemelli digitali

Parametri di input:Spettro di carico (forma d'onda del dominio temporale), curva di velocità di rotazione, intervallo di fluttuazione della temperatura ambiente

Risultati di output:

Raccomandazione del livello di precisione (E . g ., C5.7, la soluzione ottimale tra C5 e C7)

Previsione della vita a fatica (errore inferiore o uguale al 5%)

Diagramma della nuvola modale di vibrazione (identificare potenziali punti di risonanza)

2. Avviso precoce del rischio di precisione in eccesso

Caso:Food Packaging Machine (Speed 500Rpm) ha selezionato l'alloggiamento del cuscinetto C5, a causa degli elevati requisiti di accuratezza di montaggio (coassialità inferiore o uguale a 0 . 005mm), con conseguente tasso di passaggio di montaggio del 60%, dopo il passaggio al grado C7, il tasso di passaggio è stato aumentato al 98%e il costo è stato ridotto del 40%.

Cinque, valutazione dei fornitori e punti di personalizzazione non standard di

Strumenti di verifica della precisione:Richiedere ai fornitori di fornire report CMM (come la precisione di Zeiss PRISMO inferiore o uguale a 0,0015 mm) e test in loco:

Runout radiale dinamico:Livello C5 inferiore o uguale a 0,003 mm, livello C7 inferiore o uguale a 0,008 mm

Test di aumento della temperatura:3, 000 rpm in esecuzione per 2 ore, l'aumento della temperatura del livello C5 inferiore o uguale a 15 gradi, il livello C7 inferiore o uguale a 25 gradi

Scenari personalizzati non standard:

Ambiente a vuoto:C5 Grade + Titanium Leale (tasso di outgassing <10- ⁹pa ・ m³/s)

Ambiente a bassa temperatura (-40 grado):Lega a base di nichel di grado C5, con un aumento del divario di 0 . 005mm per compensare l'espansione termica.
