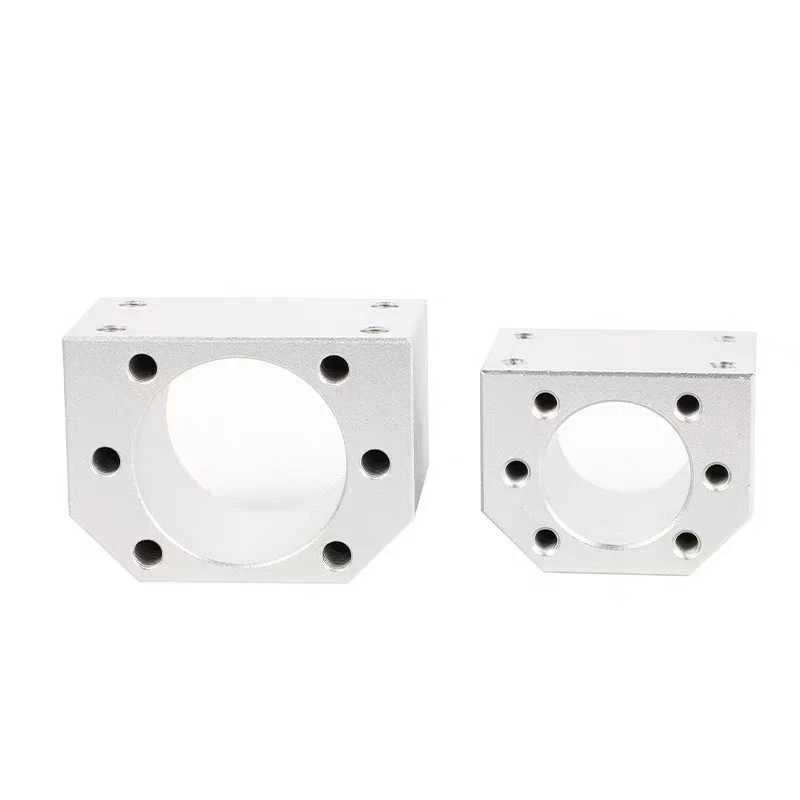

Qual è il livello di rumore dell'alloggiamento della chiocciola durante il funzionamento?
Molti ingegneri meccanici incontrano un problema sconcertante durante il debug dei sistemi di trasmissione: "Perché alcuni dadi funzionano quasi in silenzio, mentre altri emettono un 'cigolio' o un 'tintinnio' acuto?" Alcuni considerano insignificante il rumore del dado-"a patto che non influisca sulla trasmissione", ragionano-inconsapevoli che un rumore eccessivo può segnalare un adattamento anomalo o un'usura accelerata. Altri utilizzano erroneamente dadi standard in apparecchiature silenziose, facendo sì che i livelli di rumore superino gli standard e falliscano i test di accettazione. In realtà,alloggiamento del dado il rumore del movimento non è fisso ma risulta dagli effetti combinati di "precisione di adattamento, condizioni operative e proprietà dei materiali". In scenari di-velocità bassa e-carico leggero, il rumore potrebbe scendere al di sotto di 40 dB; al contrario, condizioni di alta-velocità e carico pesante-con un adattamento inadeguato possono causare un aumento del rumore superiore a 80 dB. Oggi analizzeremo sistematicamente le cause del rumore operativo dell'alloggiamento dei dadi, esploreremo gli intervalli di livello di rumore in diversi scenari e delineeremo metodi di ottimizzazione della riduzione del rumore per aiutarvi a padroneggiare i punti chiave del controllo del rumore.
Innanzitutto, chiariamo: Le 3 fonti principali dialloggiamento del dadorumore del movimento
Per comprendere i livelli di rumore, dobbiamo prima identificarne le origini. Durante il movimento dell'alloggiamento della chiocciola, il rumore deriva principalmente da tre fonti, ciascuna con caratteristiche distinte e fattori che influenzano:
1. Fonte 1: Attrito del filo - Il "rumore fondamentale" più comune
Quando il dado e il bullone ruotano l'uno rispetto all'altro, l'attrito tra le superfici della filettatura genera un suono continuo di "cigolio" o "stridore", che costituisce la fonte primaria di rumore.
2. Fonte 2: Collisione/Attrito tra alloggiamento e componenti periferici - "Rumore aggiuntivo"
Se ilalloggiamento del dadocontatti che circondano componenti come involucri di apparecchiature, binari di guida o distanziatori durante il movimento, si verifica un rumore di collisione o di attrito, che in genere si manifesta come un "clic" o un "sibilo":
Fattori che influenzano:
Deviazione di installazione:Quando lo spazio tra l'alloggiamento del dado e i componenti circostanti è inferiore o uguale a 0,1 mm, sono probabili piccole collisioni durante il movimento, producendo un rumore di 60-70 dB; quando la distanza è maggiore o uguale a 0,5 mm, la probabilità di collisione diminuisce, riducendo il rumore al di sotto di 50 dB.
Velocità di movimento:A basse velocità (inferiori o uguali a 10 mm/s), la forza di collisione è minima, con conseguente bassa rumorosità; ad alte velocità (maggiore o uguale a 50 mm/s), la forza di collisione aumenta, aumentando il rumore di 10-15 dB.
Materiale dell'alloggiamento:Gli alloggiamenti metallici producono un rumore elevato (65-75 dB) a causa del contatto rigido durante le collisioni; gli alloggiamenti in plastica, essendo più morbidi, generano un rumore di collisione inferiore (45-55 dB), riducendo il rumore di 20-30 dB.
3. Fonte 3: Trasmissione delle vibrazioni - "Rumore indiretto"
Le vibrazioni derivanti dal movimento del dado si trasmettono attraverso bulloni e staffe al corpo dell'apparecchiatura, inducendo risonanza strutturale e generando rumore a bassa-frequenza (200-500 Hz), che si manifesta come un "ronzio":
Massa della noce:I dadi in metallo possiedono una massa maggiore, che comporta una maggiore inerzia durante il movimento, vibrazioni più forti e livelli di rumore più elevati. I dadi in plastica sono leggeri (circa. 3g), presentano un'inerzia inferiore, vibrazioni più deboli e un rumore ridotto di 8-10 dB.
In secondo luogo, intervalli di livello di rumore perAlloggiamento del dadoMovimento in diversi scenari
Variazioni significative negli scenari applicativi dei dadi-compresi i tipi di movimento (rotazione, scorrimento) e i parametri operativi (velocità, carico, velocità)-si traducono in livelli di rumore fluttuanti. Di seguito sono riportati gli intervalli di rumore e i fattori di influenza per sei scenari tipici, basati sugli standard di test del settore:
1. Scenario 1: serraggio statico dell'attrezzatura standard - Bassa rumorosità
Fattori influenzanti e controllo:
Precisione del filo:Selezionare filettature di precisione standard 6H/6g con gioco di 0,1-0,2 mm per evitare un serraggio eccessivo che aumenta il rumore di attrito;
Lubrificazione:Non è necessaria alcuna lubrificazione aggiuntiva. Se si applica olio-preventivo contro la ruggine sulle superfici filettate, il rumore può essere ulteriormente ridotto di 3-5 dB.
2. Scenario 2: Bassa-Luce-Regolazione dinamica del carico - Rumore moderatamente basso
Caratteristiche di movimento:Il dado si muove lentamente lungo il bullone (velocità inferiore o uguale a 10 mm/s), carico leggero (inferiore o uguale a 1 kN), breve durata;
Livello di rumore:50-65 dB (simile al normale volume di conversazione, senza asprezza);
Fattori influenzanti e controllo:
Rugosità superficiale:Profilo della filettatura Ra Inferiore o uguale a 1,6μm per evitare il "rumore di raschiamento" dovuto all'attrito della superficie ruvida; Distanza dall'alloggiamento: mantenere uno spazio di 0,3-0,5 mm tra l'alloggiamento e i componenti per evitare attriti con l'involucro dell'apparecchiatura, mantenendo il rumore al di sotto di 60 dB.
3. Scenario 3: Trasmissione del carico media-velocità media-(ad esempio, linee di trasporto automatizzate, alimentazione standard di macchine utensili) - Rumore moderato
Caratteristiche del movimento:La chiocciola si muove con bullone o vite (velocità di rotazione 10-50 giri/min o velocità lineare 10-50 mm/s), carico medio (1-10 kN), funzionamento continuo;
Livello di rumore:65-75 dB (simile al volume di un aspirapolvere in funzione, richiede attenzione alla riduzione del rumore);
Fattori influenzanti e controllo:
Lubrificazione:L'applicazione di grasso a base di litio- forma una pellicola lubrificante di 10-20 μm, riducendo il rumore da 75 dB a 65 dB;
Liquidazione:La filettatura di precisione (5H/5g) con gioco di 0,05-0,1 mm riduce al minimo le vibrazioni della filettatura e previene i "clic".
4. Scenario 4: Trasmissione di carichi elevati-velocità pesante-- rumore elevato
Selezione del materiale:Scegli-dadi in acciaio legato ad alta resistenza con indurimento superficiale (HRC 30-35) per ridurre l'aumento del rumore causato dall'usura della superficie dei denti;
Smorzamento delle vibrazioni:Inserire degli spessori in gomma (spessore 1-2 mm) tra il dado e la staffa per assorbire le vibrazioni, riducendo il rumore di 8-10 dB.
In terzo luogo, metodi di misurazione perAlloggiamento del dadoRumore di movimento - Come ottenere con precisione i livelli di rumore?
Per determinare i livelli effettivi di rumore delle chiocciole nelle applicazioni, è necessario utilizzare misurazioni standardizzate per evitare errori di giudizio soggettivi. I metodi di misurazione comuni includono:
1. Selezione dello strumento di misurazione
Strumenti di base:Fonometro (precisione ±1dB, range di frequenza 20-20000Hz, conforme allo standard IEC 61672-1);
Strumenti di supporto:Microfono (microfono direzionale per ridurre al minimo le interferenze del rumore ambientale), treppiede (per stabilizzare il fonometro ed eliminare gli effetti delle vibrazioni del palmare), registratore di dati (per registrare le curve di variazione del rumore e analizzare i picchi di rumore).
2. Posizione e distanza di misurazione
Selezione della posizione:Allineare il microfono con la sezione mobile del dado. Mantenere una distanza orizzontale di 300 mm (distanza di misurazione standard) dal dado. Posizionare il microfono alla stessa altezza del centro del dado per ridurre al minimo le interferenze di riflessione delle onde sonore.
Misurazione-multipunto:Effettuare una misurazione ciascuna dalle direzioni anteriore, posteriore, sinistra e destra rispetto al percorso di movimento del dado. Calcolare il valore medio per garantire una copertura completa dei dati.
3. Procedura e documentazione di misurazione
Passaggio 1:Avviare l'attrezzatura e consentire alla chiocciola di funzionare nelle condizioni di lavoro effettive. Iniziare la misurazione dopo 5 minuti di funzionamento stabile.
Passaggio 2:Impostare il fonometro sulla modalità "risposta lenta". Misurare continuamente per 1 minuto, registrando il livello di pressione sonora medio (LAeq) e il livello di pressione sonora di picco (Lmax).
Passaggio 3:Modificare i parametri operativi, ripetere le misurazioni e confrontare le variazioni del rumore in condizioni diverse;
Dettagli della registrazione:Data di misurazione, modello dell'apparecchiatura, specifiche/materiale della chiocciola, parametri operativi (giri/min, carico, velocità), dati sul rumore (livello medio di pressione sonora, picco), condizioni ambientali (temperatura, umidità, rumore di fondo).
In quarto luogo, riepilogo: logica fondamentale e valore di controllo diAlloggiamento del dadoRumore di movimento
Il rumore del movimento dell'alloggiamento del dado non viene generato in modo casuale ma è "la sorgente-controllabile e il livello-regolabile". La sua logica fondamentale può essere riassunta come "tre fonti determinano, gli scenari differenziano, più metodi riducono il rumore": il rumore ha origine principalmente da tre fonti:attrito del filo, collisioni dei componenti e trasmissione delle vibrazioni. I livelli di rumore presso ciascuna sorgente sono influenzati da parametri quali precisione di adattamento, materiali e condizioni operative. Il rumore varia in modo significativo nei diversi scenari, da 35 dB in apparecchiature silenziose a 85 dB in applicazioni ad alta-velocità e-carico pesante, richiedendo obiettivi di rumore specifici-per lo scenario. Attraverso l'ottimizzazione della precisione, la sostituzione dei materiali, la lubrificazione e le misure protettive, il rumore può essere controllato con precisione entro gli intervalli target.
Da un punto di vista pratico, il controllo del rumore del movimento del dado offre tre vantaggi fondamentali oltre la semplice "riduzione del suono":In primo luogo, consente la previsione dei guasti-un rumore anormalmente elevato spesso segnala un cattivo adattamento o un'usura accelerata, consentendo una risoluzione proattiva dei problemi per evitare inceppamenti delle apparecchiature. In secondo luogo, garantisce l’adattabilità dello scenario soddisfacendo i severi requisiti per le apparecchiature silenziose, garantendo il successo dei test di accettazione. In terzo luogo, raggiunge l'equilibrio dei costi evitando un'eccessiva riduzione del rumore e trovando la soluzione ottimale tra prestazioni e costi.
