Che ruolo svolgono le pulegge di temporizzazione nelle unità di cinghia sincrona?
Nel sistema di trasmissione a cinghia sincrona, pulegge di temporizzazioneCollaborare insieme alla cintura sincrona come componente centrale e la loro progettazione strutturale e le prestazioni determinano direttamente l'accuratezza, l'efficienza e la stabilità del sistema di guida. Dalla trasmissione di potenza al controllo del movimento, le pulegge a cinghia sincrona svolgono un ruolo insostituibile in molti aspetti chiave. In questo documento, analizzeremo profondamente il ruolo fondamentale della puleggia a cinghia sincrona nella trasmissione sincrona della cinghia.
Innanzitutto, il "vettore di coppia" della trasmissione di potenza: realizzare l'efficace conduzione della forza

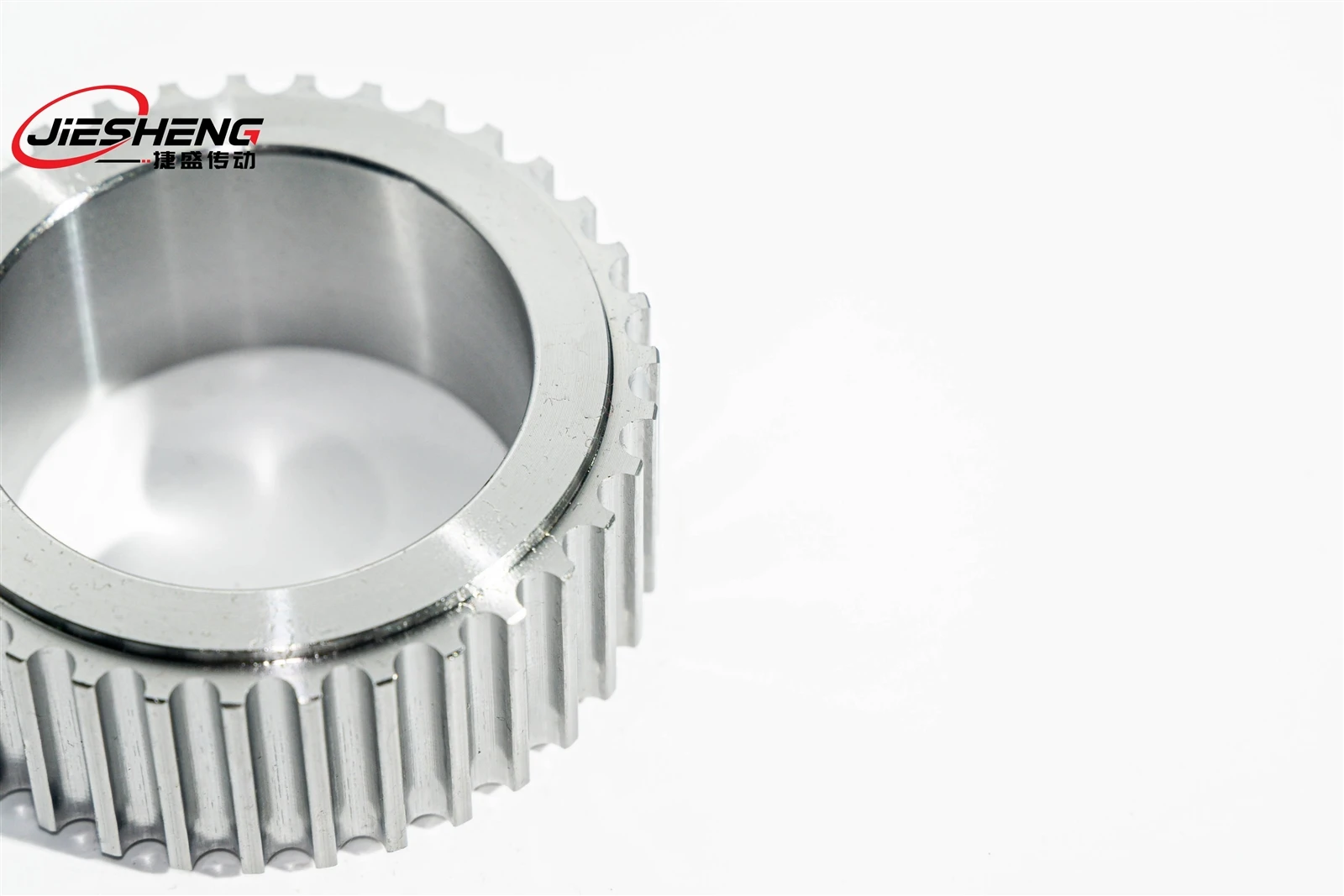

pulegge di temporizzazioneIl ruolo più elementare è quello di fungere da "portatore di coppia" della trasmissione di potenza, che sarà la coppia di rotazione del motore principale (ad es. Motore, motore) alla macchina di lavoro (cinghia del trasportatore ad es. Mandrino) tramite cinture sincroni. La struttura del dente sul cerchione si mette proprio con le scanalature del dente all'interno della cinghia di distribuzione per ottenere la trasmissione di potenza di slittamento non - attraverso l'attrito e la forza di meshing generata dal contatto del dente.
La coppia che può essere trasportata da diverse dimensioni dipulegge di temporizzazioneVaria significativamente, dalle pulegge di temporizzazione in miniatura (come i modelli 3M e 5M) che trasmettono qualche nm in piccole apparecchiature di precisione a grandi pulegge di temporizzazione (come i modelli 14m e 20m) che trasportano centinaia di NM in macchinari industriali, per soddisfare gli scenari di trasmissione con requisiti di potenza diversi. La superficie del dente di pulegge di cinghia sincrona di qualità - alta è esattamente lavorata (tolleranza al dente inferiore o uguale a 0,02 mm), il che garantisce un meshing completo con la cinghia sincrona e l'efficienza della trasmissione di potenza può raggiungere oltre il 98%, il che riduce significativamente la perdita di energia.
In scenari di trasmissione ad alto carico, come il sistema di trasporto trasportatore di trasporto di trasporto automatizzato,pulegge di temporizzazioneÈ necessario disporre di resistenza strutturale sufficiente (corpo a ruota comunemente utilizzata 45 in acciaio o in lega di alluminio, durezza superficiale maggiore o uguale a HRC45), per prevenire la deformazione o la frattura dei denti della ruota a causa di una coppia eccessiva, per proteggere la continuità della trasmissione di potenza.
In secondo luogo, il "controller di precisione" della sincronizzazione del movimento:garantire la trasmissione senza velocità differenziale
La differenza di base tra trasmissione della cinghia sincrona e trasmissione della cinghia ordinaria sta nella "sincronizzazione" e le pulegge di temporizzazione sono proprio per raggiungere questo obiettivo pulegge di temporizzazioneGioca un ruolo chiave nella realizzazione di questa caratteristica. Attraverso il rigido meshing dei denti della ruota e dei denti della cinghia, le pulegge a cinghia sincrona possono garantire rigorosamente un rapporto di velocità costante tra le pulegge attive e guidate, evitando il fenomeno di scivolare o in ritardo e realizzare una sincronizzazione del movimento precisa.
Nell'attrezzatura che richiede un posizionamento preciso, come il sistema di alimentazione delle macchine utensili a CNC e l'unità articolare robot, l'accuratezza del passo del dente della puleggia della cinghia di distribuzione (errore cumulativo inferiore o uguale a 0,05 mm/m) influisce direttamente sulla stabilità del rapporto di trasmissione. Per ogni rivoluzione della ruota motrice, la ruota abilizzata ruoterà con precisione l'angolo corrispondente in base al rapporto numero preimpostato del dente, garantendo che l'errore di spostamento delle parti di lavoro sia controllato entro ± 0,01 mm. Ad esempio, quando il numero di denti della puleggia principale è 20 e il numero di denti della puleggia del follower è 40, il rapporto di velocità di rotazione è strettamente mantenuto a 1: 2, in modo che non vi siano deviazioni dovute a cambiamenti di carico.
pulegge di temporizzazioneI parametri della forma del dente (come l'altezza del dente, lo spessore del dente, l'angolo della radice del dente) e la cinghia sincrona devono abbinarsi esattamente (gli standard comunemente usati sono MXL, XL, L, H, ecc.), Se la forma del dente non corrisponderà a scarsa meshing, denti da salto o impatto di trasmissione, distruggendo la sincronizzazione del movimento. Pertanto, l'accuratezza della forma di forma di forma del dente di ruote a cinghia sincrona è garantire gli elementi core di accuratezza della trasmissione.
In terzo luogo, l'adeguamento della tensione del "perno del saldo":stabilizzare lo stato di lavoro del corpo della cintura
La cintura sincrona nel processo di trasmissione deve mantenere la tensione appropriata, la tensione è troppo grande aggraverà l'usura del corpo della cintura e dei denti degli ingranaggi, la tensione è troppo piccola porterà a maglie scarse e denti di salto. Le pulegge di cinghia sincrona, in combinazione con il dispositivo di tensionamento, svolgono il ruolo di un "mozzo di bilanciamento" per la regolazione della tensione, garantendo che la cinghia sincrona sia sempre alla tensione di lavoro ottimale.
Nell'installazione del sistema di azionamento, regolando la distanza centrale della ruota della cinghia sincrona (deviazione della distanza centrale delle piccole apparecchiature inferiore o uguale a 0,5 mm) o con l'aiuto della ruota del tensionamento, la tensione della cinghia sincrona può essere controllata nell'intervallo di progettazione (di solito 1% ~ 3% della resistenza alla rottura del corpo della cinghia). La progettazione della struttura del mozzo della ruota della cinghia sincrona (come la connessione della chiavetta, la connessione del manicotto di espansione) consente la regolazione micro - durante l'installazione per garantire che il parallelismo degli assi delle due ruote sia inferiore o uguale a 0,1 mm/m, per evitare la distribuzione irregolare della tensione a causa di disgustoso.
Per un sistema di distanza Long - o Multi - Drive Drive, la dimensione del diametro dipulegge di temporizzazioneinfluirà sulla distribuzione della tensione della cinghia. Un diametro troppo piccolo della puleggia attiva porterà a un'eccessiva sollecitazione di piegatura sul corpo della cintura, accorciando la sua durata di servizio; Un diametro troppo grande aumenterà l'inerzia del sistema, influenzando la velocità di risposta dinamica. Ruota della cinghia sincrona attraverso un design di diametro ragionevole (il diametro minimo per soddisfare i requisiti del raggio di flessione della cintura), bilanciando la relazione tra tensione e efficienza di trasmissione.
In quarto luogo, il sistema ha adattato "connettori strutturali":Articolazione di diversi componenti di trasmissione
pulegge di temporizzazioneCome connettori intermedi del sistema di trasmissione, devono essere adattati accuratamente agli alberi di uscita del motore principale, agli alberi di ingresso della macchina di lavoro e alle cinture sincroni e sono i "connettori strutturali" per realizzare l'integrazione del sistema. È il "collegamento strutturale" per l'integrazione del sistema. La sua progettazione strutturale deve soddisfare vari requisiti di adattamento, tra cui l'adattamento del foro dell'albero, lo spazio di installazione e la tolleranza ambientale.
I metodi di collegamento del foro dell'albero sono vari, come la connessione chiave (per carico medio), la connessione del manicotto di espansione (per alta precisione, occasioni di carico elevato, accuratezza centrata inferiore o uguale a 0,01 mm) e connessione a vite di serraggio (per carico leggero piccole apparecchiature), ecc. La struttura del corpo della ruota ha una ruota solida (per piccolo diametro), ruota della piastra a raggi (per diametro medio), ruota a raggio (per diametro di grande, ridurre il peso), può essere adattata a diverse limitazioni di spazio di installazione.
In ambienti speciali, la ruota della cinghia sincrona deve avere la corrispondente adattabilità: l'ambiente ad alta temperatura (come l'attrezzatura di essiccazione) deve utilizzare materiali resistenti ad alta temperatura (come acciaio inossidabile) e trattamento di ossidazione anti -; L'ambiente umido o corrosivo (come la trasformazione alimentare, le attrezzature chimiche) deve utilizzare la ruggine - materiali resistenti (come il trattamento dell'ossidazione anodica in lega di alluminio); Gli ambienti polverosi devono aumentare la piastra di copertura della polvere, per evitare che le impurità entrino nella superficie di mesh.
Quinto, estensione della vita del "indossare riduttore":ridurre la perdita del sistema
pulegge di temporizzazioneLa selezione del materiale e il trattamento superficiale influiscono direttamente sul tasso di usura del sistema di trasmissione, che, ottimizzando le proprietà di attrito e la resistenza strutturale, gioca "l'usura ottimizzando le proprietà di attrito e la resistenza strutturale, agiscono come un" riduttore di usura "ed estende la durata della durata dell'intero treno di guida.
La superficie del dente ruota è macinata di precisione (rugosità superficiale RA inferiore o uguale a 0,8 μm) e indurita (ad es. Carburizzato e spento, durezza HRC58 ~ 62), che riduce il coefficiente di attrito quando si impegna con la cintura sincrona (di solito meno o uguale a 0,3) e abbassa la velocità di usura della superficie del dente. Il design smusso su entrambi i lati del bordo (di solito 0,5 × 45 gradi) può evitare l'attrito rigido tra il bordo del corpo della cinghia e il bordo, prevenendo l'invecchiamento prematuro e il cracking della cinghia sincrona.
In scenari di trasmissione di velocità - di velocità (velocità> 3000 r/min), le pulegge a cinghia di temporizzazione devono essere bilanciate dinamicamente (classe di bilanciamento maggiore o uguale a G2.5) per ridurre al minimo le vibrazioni e l'usura aggiuntiva causata dalle forze centrifughe. Il design leggero del corpo della ruota (ad es. Usando la lega di alluminio) può ridurre la forza di inerzia, ridurre l'usura dell'impatto durante l'avvio e la frenata e estendere ulteriormente la durata della cinghia e della puleggia sincrona.
Per riassumere,pulegge di temporizzazionesono "portatori di coppia" per la trasmissione di potenza, "controller di precisione" per la sincronizzazione del movimento, "mozzi di bilanciamento" per la regolazione della tensione in unità di cinghia sincrona nella trasmissione della cinghia sincrona, le pulegge di cronometraggio sono "portatore di coppia" per la trasmissione di potenza, "controller di precisione" per la sincronizzazione del movimento "per la synchronizzazione del movimento" per la synchronizzazione del movimento. La razionalità delle sue prestazioni e design determina direttamente l'accuratezza, l'efficienza e l'affidabilità del sistema di trasmissione, che svolge un ruolo indispensabile nell'automazione industriale, nei macchinari di precisione e in altri campi. La corretta selezione e manutenzione delle pulegge a cinghia sincrona è la chiave per garantire il lungo funzionamento stabile di - del sistema di trasmissione sincrono.
