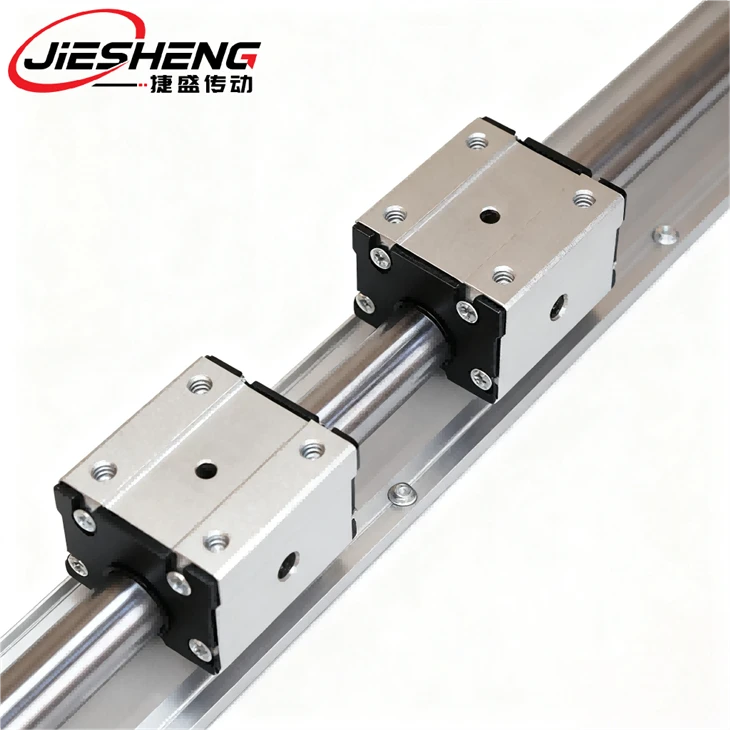

Vantaggi del prodotto guida diapositiva

Materiali-resistenti all'usura:tempra in acciaio legato ad alto tenore di carbonio (HRC55+) + cromatura dura, prestazioni di resistenza all'usura-aumentate di 3 volte, resistenza alla temperatura - 20 gradi ~ +150 gradi.
Precisione stabile:Struttura combinata del piano V-, rettilineità inferiore o uguale a 0,005 mm/1.000 mm, distanza regolabile a 0,002 mm, carico pesante aumentato del 40%.
Manutenzione facile:i blocchi interni auto-lubrificanti sono esenti da manutenzione- (ciclo di 2000 ore), riduzione dei costi di progettazione modulare del 30%, 3- anni di garanzia post-vendita rapida.

Dettagli

La guida di scorrimento utilizza sfere, rulli o materiali a basso-attrito, che possono ridurre significativamente l'attrito e garantire un funzionamento regolare e un basso rumore. Dimensioni e forma possono essere personalizzate per adattarsi a vari spazi e funzioni; il metallo di alta qualità e il design ragionevole forniscono una capacità di carico forte e uniforme e una buona capacità anti-interferenza; tecnologia di produzione avanzata e alta precisione per soddisfare le esigenze di apparecchiature di alta-precisione; trattamento superficiale speciale,-resistente all'usura e durevole, con una struttura semplice che può essere facilmente mantenuta mediante pulizia e oliatura quotidiana.

Le guide scorrevoli di Jie Sheng Transmission sono ampiamente utilizzate in macchine utensili, linee di produzione automatizzate, produzione di semiconduttori, ecc. Le guide scorrevoli di Jie Sheng Transmission forniscono soluzioni di movimento lineare stabili e affidabili per apparecchiature industriali basate sulla sua squisita fattura e tecnologia innovativa.

Diagramma dei parametri del prodotto

SupportoDesignazione	Dimensioni dell'albero	Dimensioni (mm)														Peso (kg)
SupportoDesignazione	Dimensioni dell'albero	E	h	B	H	T	F	X	Y	C	θ	S1	a1	a2	d1	Peso (kg)
SBR10	φ10	15	18	30	13.5	4	12.4	4.7	8.9	22/20	60 gradi/80 gradi	5	8.5	φ4.5	4.5	1.10
SBR12	φ12	15	20.46	30	15	4.5	15	6	9.8	25/22	60/80 gradi	5	8.5	φ4.5	4.5	1.40
SBR13	中13	15	21	30	15	4.5	15	6	9.8	25/22	60 gradi/80 gradi	5	8.5	φ4.5	5.5	1.55
SBR16	φ16	20	25	40	17.8	5	18.5	8	11.7	30	60 gradi/80 gradi	6	9.5	φ5.5	5.5	2.56
SBR20	φ20	22.5	27	45	17.7	5	19	8	10	30	60 gradi/50 gradi	6.5	11	φ5.5	66	3.50
SBR25	φ25	27.5	33	55	21	6	21.5	8	12	35	60/50 gradi	6.5	11	φ6.6	6.6	5.30
SBR30	φ30	30	37	60	22.8	7	26.5	10.3	13	40	60 gradi/50 gradi	8.5	14	φ6.6	9	7.38
SBR35	φ35	32.5	43	65	26.6	8	28	13	15.5	45	60/50 gradi	8.5	14	φ9	9	9.68
SBR40	φ40	37.5	48	75	29.4	9	38	16	17	55	60 gradi/50 gradi	8.5	14	φ9	9	12.69
SBT50	φ50	47.5	62	95	38.8	11	45	20	21	70	60/50 gradi	12.5	19	Φ11	11	20.46

Tipo	SBR12S	SB10	SB12	SB13	SB16	SB20	SB25	SB30	SB35	SB40	SB50
Lunghezza standard (L)	SBR16S SBR20S SBR25S SBR30S	150 250 550 850	150 250 550 850	150 250 550 850	190 340 640 940	190 340 640 940	250 450 850 1250	450 850 1250 1450	460 660 860 1060	460 660 860 1060 1260	470 670 870 1070 1270
N	SBR35S	15	15	15	20	20	25	25	30	30	35
P	SBR40S	100	100	100	150	150	200	200	200	200	200
La lunghezza massima	SBR50S	4000	4000	4000	6000	6000	6000	6000	6000	6000	600

Designazione dell'unità	Dimensioni												Peso
Designazione dell'unità	h	E	W	L	F	h1	0	B	C	S	L1	T	Peso
SBR10UU	15	18	36	32	24	6	80 gradi	25	20	M5	10	7	65
SBR12UU	17	20.5	41	39	28	7.5	80 gradi	28	26	M5	10	9	100
SBR13UU	17	20	40	39	27.6	8.5	80 gradi	28	26	M5	10	8	100
SBR16UU	20	22.5	45	45	33	10	80 gradi	32	30	M5	12	9	150
SBR20UU	23	24	48	50	39	10	60 gradi	35	35	M6	12	11	200
SBR25UU	27	30	60	65	47	11.5	50 gradi	40	40	M6	12	14	450
SBR30UU	33	35	70	70	56	14	50 gradi	50	50	M8	18	15	630
SBR35UU	37	40	80	80	63	16	50 gradi	55	55	M8	18	18	925
SBR40UU	42	45	90	90	72	19	50 gradi	65	65	M10	20	20	1330
SBT50UU	53	60	120	110	92	23	50 gradi	94	80	M10	20	25	3000
SBR16LUU	20	22.5	45	85	33	10	80 gradi	32	60	M5	12	9	300
SBR20LUU	23	24	48	96	39	10	60 gradi	35	70	M6	12	11	400
SBR25LUU	27	30	60	130	47	11.5	50 gradi	40	100	M6	12	14	900
SBR30LUU	33	35	70	140	56	14	50 gradi	50	110	M8	18	15	1260
SBR40LUU	42	45	90	175	72	19	50 gradi	65	140	M10	20	20	2660

Esposizione del prodotto

Applicazione dello scenario

L'ampia applicazione delle guide scorrevoli SBRS

Vendite dirette in fabbrica, non esitate ad acquistare

Invia richiesta ora

Meccanismi di linee di produzione automatizzate

Binari del trasportatore realizzati su misura per componenti elettronici e piccole parti, che utilizzano un supporto ad alta-rigidità per stabilizzare il carico del pezzo. Consente il trasporto continuo in catena di montaggio con un'installazione semplice per una rapida implementazione della linea di produzione.

Componenti ausiliari per macchine utensili CNC

Guide di micro-regolazione per portautensili e slitte di posizionamento del pezzo su fresatrici e torni. Soddisfa i requisiti di precisione da medio-a-alti (grado G6) per le fasi di lavorazione non-critiche, bilanciando il rapporto costi-con la praticità.

Sistemi di stampa e confezionamento

Guide di alimentazione carta/film per etichettatrici e macchine per imballaggio compatto. Il funzionamento regolare riduce al minimo gli inceppamenti del materiale, garantendo velocità di alimentazione costante e stabilità di posizionamento per migliorare l'efficienza del confezionamento.

Componenti scorrevoli per macchine per la lavorazione del legno

Guide di scorrimento banco da lavoro per sezionatrici e levigatrici. Progettate per resistere a carichi moderati durante la lavorazione del legno, le loro proprietà di resistenza all'usura-riducono il degrado della guida mantenendo la precisione del posizionamento del banco di lavoro per migliorare la qualità della lavorazione del legno.

Sistemi di movimento per dispositivi medici

Guide laterali e di elevazione per letti riabilitativi e letti di cura. Lo scorrimento fluido e il funzionamento silenzioso migliorano il comfort del paziente, mentre il design igienico e facile-pulito soddisfa i requisiti di igiene clinica.

Apparecchiature per l'automazione industriale

Componenti di guida per selezionatrici compatte e apparecchiature di dosaggio. Le strutture compatte consentono spazi di installazione limitati, con soluzioni-economiche che soddisfano le richieste di budget per sistemi di automazione di piccole-e-medie dimensioni.

Imballaggio e trasporto

Protezione dell'imballaggio

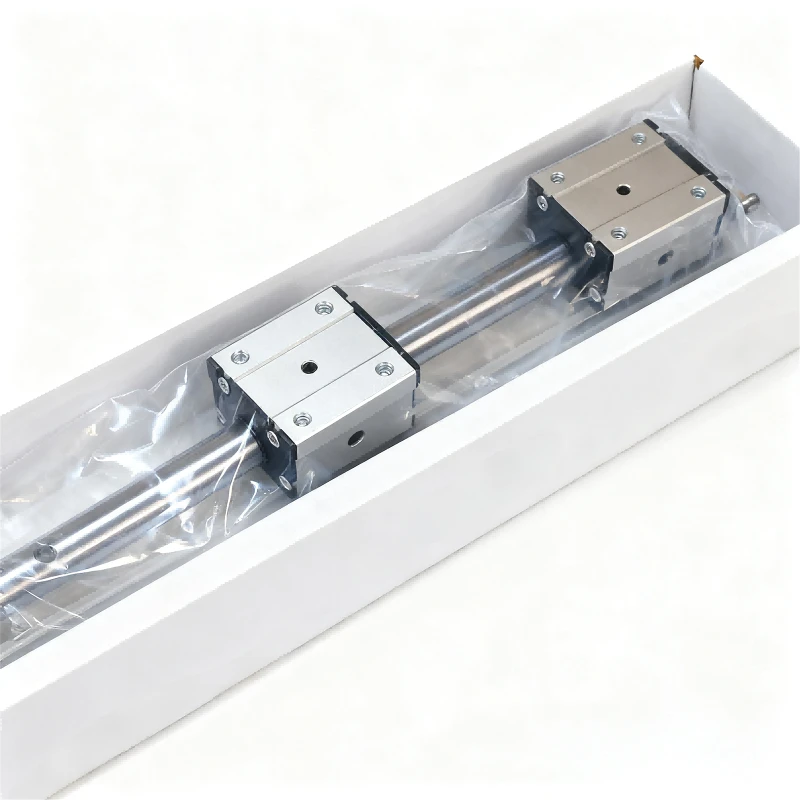

Binari guida rivestiti con pellicola-antiruggine per sigillare i pori; slider confezionati singolarmente in buste anti-statiche. I cartoni interi utilizzano scatole di cartone ondulato a cinque- strati + imbottitura EPE, con trasporto aereo inferiore o uguale a 30 kg e trasporto marittimo inferiore o uguale a 50 kg. Apporre etichette di avvertenza-resistenti all'umidità. Per le spedizioni marittime di esportazione, aggiungi pallet di legno conformi a IPPC-con essiccante sigillato all'interno del cartone.

Logistica e Trasporti

Per il trasporto aereo, seleziona rotte dirette con imballaggi conformi (senza spigoli vivi, resistente agli urti-). Per il trasporto marittimo, utilizzare contenitori asciutti con merci impilate inferiori o uguali a 3 strati, fissate su pallet (maggiore o uguale a 10 cm da terra). Informare sui tempi di consegna (aereo: 3-10 giorni; mare: 15-45 giorni) e avvisare all'ispezione all'arrivo.

Ricezione e conservazione

Ispezionare l'imballaggio e i contrassegni all'arrivo. Aprire le scatole per verificare la quantità ed esaminare le guide (nessun danno, cursori lisci). Segnalare tempestivamente i problemi. Conservare le guide non assemblate in un'area asciutta e ventilata maggiore o uguale a 15 cm da terra, lontano dalla luce solare. Attiva entro un mese; se conservato per più tempo, -ispeziona nuovamente per prevenire la ruggine.

Guida alla manutenzione

Guida alla manutenzione delle guide scorrevoli TBRS

Manutenzione ordinaria

Pulizia quotidiana delle guide e delle zone circostanti ai cursori utilizzando una spazzola morbida o aria compressa per rimuovere i detriti (prestare particolare attenzione in ambienti polverosi). Ogni due settimane, pulire le superfici delle guide e le piste dei cursori con alcol anidro per eliminare i residui di grasso. Seleziona i lubrificanti in base alle condizioni operative (grasso a base di litio-per temperature ambiente, tipi resistenti alle alte-temperature per condizioni elevate e olio lubrificante per applicazioni ad alta-velocità). Rifornire regolarmente il grasso ogni due settimane; per apparecchiature a funzionamento continuo, rifornire settimanalmente. Iniettare il grasso finché non trabocca leggermente da entrambe le estremità del cursore.

Monitoraggio delle condizioni e gestione dei guasti

Ispezioni di routine: controlli giornalieri per individuare rumori anomali durante il funzionamento del cursore e temperature eccessive della superficie della guida. Interrompere immediatamente l'operazione e indagare se vengono rilevati problemi.
Controlli periodici: verifica settimanale della rettilineità della guida. Valutazione mensile del gioco della guida di scorrimento-e del parallelismo tra le guide accoppiate per garantire l'assenza di deviazioni significative.
Risoluzione del guasto: In caso di inceppamento del cursore, smontare e pulire la pista e le sfere. Sostituire i componenti danneggiati, riassemblare e riapplicare il grasso. Per graffi superficiali superficiali sulle guide, lucidare e riapplicare il grasso; i graffi profondi richiedono la sostituzione diretta del binario.

Manutenzione per tempi di inattività prolungati

Se l'apparecchiatura rimane inattiva per più di un mese, riposizionare il cursore al centro della guida. Applica olio-preventivo contro la ruggine sui componenti critici delle guide e dei cursori, quindi copri con i cappucci antipolvere. Prima della rimessa in servizio, pulire accuratamente le guide e rabboccare i lubrificanti.

Contattaci

Domande frequenti

D: Come posso ottenere un prezzo?

R: Solitamente forniremo un preventivo entro 24 ore dalla ricezione della richiesta (esclusi i fine settimana e i giorni festivi). Se hai bisogno urgentemente di un prezzo, inviaci un'e-mail o contattaci tramite la Piattaforma in un altro modo in modo che possiamo fornirti un preventivo il prima possibile.

D: Se si verificano problemi tecnici durante l'installazione e l'utilizzo dei prodotti, potete fornire l'aiuto adeguato?

R: Nessun problema! Il nostro team di supporto tecnico è sempre pronto a servirti. Sia tramite comunicazione via email-o con l'aiuto della comunicazione online, risolveremo per la prima volta il problema, con conoscenza professionale e ricca esperienza, per risolvere tutti i problemi tecnici che incontri durante l'installazione e l'utilizzo.

D: Vorrei sapere quanto tempo di consegna della guida lineare SBR della vostra azienda è?

R: Se si tratta di una specifica regolare e il nostro magazzino dispone di scorte di guide lineari TBR, possiamo organizzare la consegna entro 2 o 3 giorni lavorativi dal completamento dell'ordine. Se stai ordinando una guida personalizzata, a seconda della complessità della personalizzazione, solitamente occorrono dai 7 ai 10 giorni lavorativi per completare la produzione e la spedizione. Durante l'intero processo, organizzeremo una persona che segua da vicino l'avanzamento della logistica e ti fornisca un feedback tempestivo sulle informazioni dinamiche dell'ordine.
