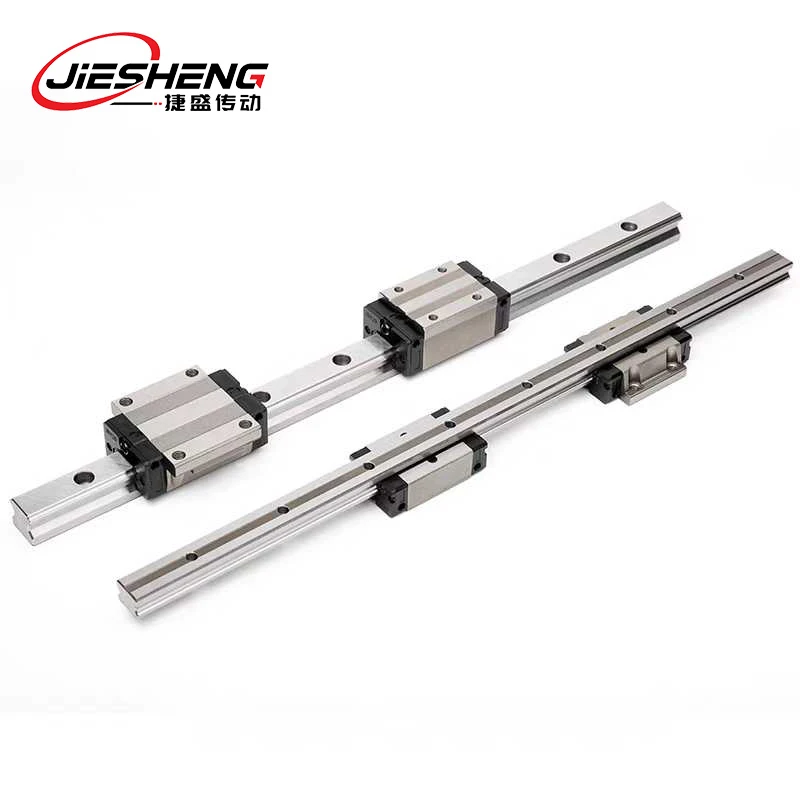

Come determinare quando è necessario sostituire le guide lineari?
Molti utenti sono alle prese con questo dilemma durante guida lineare operazione: "La guida fa un po' di rumore e la precisione è leggermente diminuita-devo sostituirla?" Alcuni credono che "può ancora essere utilizzato fintanto che non è completamente grippato", solo per affrontare guasti e tempi di inattività delle apparecchiature dovuti all'usura accelerata. Altri si lasciano prendere dal panico per un'usura minore e sostituiscono prematuramente, sprecando risorse. Altri ancora si affidano esclusivamente alla durata di servizio senza considerare le condizioni operative effettive, sostituendo le guide a intervalli fissi, ignari del fatto che le guide in ambienti puliti potrebbero superare di gran lunga la durata di vita prevista. In realtà, determinare se sostituireguida lineares non può essere basato sull'intuizione o su un singolo parametro. Richiede una valutazione completa che consideri molteplici fattori: precisione, stato operativo e livello di usura. Oggi analizzeremo gli indicatori principali per determinare quandoguida lineares necessitano di sostituzione, metodi di ispezione specifici e scenari comuni di errori di valutazione da un punto di vista operativo pratico. Ciò ti aiuterà a prendere decisioni precise, evitando sia "sprechi di sostituzione prematura" che "guasti di sostituzione ritardata".
Innanzitutto, i 4 indicatori principali e i metodi di ispezione per determinare la sostituzione della rotaia di guida
Questi quattro indicatori sono fondamentali per determinare se una guida necessita di essere sostituita.
Ciascun indicatore prevede standard di test chiari e metodi pratici che consentono la risoluzione dei problemi passo passo-per-:
1. Deviazione della precisione: le prestazioni dell'apparecchiatura principale sono compromesse; la sostituzione è obbligatoria.
La precisione delle guide costituisce la base per la lavorazione e il posizionamento delle attrezzature. Se la precisione devia oltre la tolleranza e non può essere ripristinata tramite la regolazione, significa che la guida ha raggiunto livelli di usura critici e deve essere sostituita.
Metriche chiave di precisione:
Precisione di posizionamento:Deviazione tra la posizione effettiva della guida e la posizione comandata. La sostituzione è necessaria se si superano i limiti di tolleranza dell'apparecchiatura (ad esempio, requisiti della macchina utensile ±0,01 mm, misura effettiva ±0,03 mm).
Parallelismo:Deviazione nel parallelismo tra le doppie guide durante il funzionamento. La sostituzione è necessaria se supera 0,02 mm/m (ad esempio, la differenza di altezza tra due binari di guida raggiunge 0,03 mm quando il cursore si sposta di 1 m).
Gioco:Spazio durante il movimento inverso del binario di guida. Se supera 0,01 mm (ad esempio, movimento inverso comandato di 0,1 mm, movimento effettivo solo 0,08 mm, con conseguente gioco di 0,02 mm).
Metodi di ispezione:
Utilizzare un interferometro laser per misurare la precisione di posizionamento (più preciso, adatto per apparecchiature di precisione) oppure utilizzare un comparatore (precisione 0,01 mm) con un calibro standard: fissare il comparatore al cursore, allineare la testa dell'indicatore con il calibro standard, spostare il cursore e registrare le deviazioni in ciascuna posizione. Sostituire se la deviazione massima supera i requisiti dell'apparecchiatura;
Ispezione del parallelismo:Fissare due comparatori ai cursori dei doppi-binari di guida, con le teste allineate alla stessa superficie di riferimento (ad esempio, il tavolo della macchina). Sposta i cursori in modo sincrono. Se la differenza tra le due letture supera 0,02 mm/m, il parallelismo delle guide è fuori tolleranza.
Ispezione del gioco: premere il comparatore contro il blocco scorrevole. Spingere manualmente il blocco scorrevole in avanti, registrare la lettura del quadrante. Quindi spingere indietro e osservare la distanza di "retrazione" dell'ago del quadrante-questo è il gioco. Se supera 0,01 mm, condurre una valutazione approfondita.
2. Anomalie operative: balbettii, rumori anomali, vibrazioni: richiedono ispezione e sostituzione
Lo stato operativo delle guide riflette direttamente le condizioni di usura. Se le seguenti anomalie persistono dopo aver escluso problemi di lubrificazione o corpi estranei, ciò indica una grave usura interna che richiede la sostituzione:
Anomalie comuni:
Balbuzie:Il movimento del cursore mostra una "sensazione di blocco", un movimento non-uniforme o addirittura richiede una forza esterna per spingere;
Rumore anomalo:Emette "suoni stridenti di attrito" o "rumori sordo" durante il funzionamento (distinti dai rumori minori causati da una lubrificazione insufficiente);
Vibrazione:Si verificano vibrazioni notevoli quando il cursore si muove ad alta velocità, con un'ampiezza superiore a 0,05 mm (rilevata utilizzando un misuratore di vibrazioni).
Metodi di ispezione:
Ispezione manuale:Scollegare l'alimentazione, spingere manualmente il cursore per rilevare balbettamenti o resistenza irregolare. Fluttuazioni significative della resistenza durante la corsa o "punti critici" distinti indicano l'usura della guida;
Rilevamento rumore anomalo:Accendi e fai funzionare il binario di guida in-condizioni di carico. Ascoltare attentamente il binario per individuare eventuali rumori di attrito prolungati o "tintinnio" durante il movimento in retromarcia. Ciò potrebbe indicare l'usura della sfera/del rullo o la deformazione della scanalatura della rotaia di guida.
Ispezione delle vibrazioni:Collega un misuratore di vibrazioni portatile allo slider e registra l'ampiezza durante il funzionamento ad alta-velocità. Se l'ampiezza supera le specifiche del produttore (in genere inferiore o uguale a 0,03 mm) e sono stati esclusi problemi con il motore o l'accoppiamento, sostituire la guida.
3. Usura eccessiva: l'usura fisica ha raggiunto la soglia critica di fine-della-vita utile; la sostituzione è obbligatoria.
Metodi di ispezione:
Ispezione dell'usura della scanalatura:Utilizzare un tester per la rugosità superficiale per ispezionare la superficie della scanalatura della guida. Se la rugosità aumenta da Ra 0,4μm iniziale a Ra 1,6μm o superiore, oppure utilizzare un micrometro con blocchetti di riscontro per misurare la profondità della scanalatura. Confrontare con i nuovi dati della guida laterale; è necessaria la sostituzione se l'usura supera 0,02 mm.
Ispezione dello spazio:Fissare un comparatore all'apparecchiatura. Posizionare la testa dell'indicatore verticalmente contro il lato del blocco scorrevole (per misurare il gioco laterale) o la parte superiore (per misurare il gioco radiale). Toccare delicatamente il blocco scorrevole e registrare la deflessione del quadrante. Se la deflessione supera il doppio del valore iniziale, è presente usura.
Ispezione della tenuta:Ispezionare visivamente il parapolvere della guida e la spazzola del tergicristallo. Sostituire le guarnizioni se si osservano crepe, usura dei bordi o perdita di elasticità durante la compressione (se l'usura delle guarnizioni provoca contaminazione interna, ispezionare contemporaneamente la guida).
4. Danni irreparabili: sostituire se il danno strutturale è irreparabile
Sostituirlo immediatamente se il binario di guida presenta danni anomali quali deformazione, frattura o corrosione che non possono essere ripristinati mediante metodi di riparazione (ad esempio, molatura, raddrizzamento).
Danno anomalo comune:
Deformazione:Straightness exceeds tolerance by >0,1 mm/m a causa di sovraccarico o impatto e non può essere corretto mediante raddrizzamento;
Frattura:Crepe o rotture alle estremità della guida o nei fori di montaggio (spesso causati da un'installazione non corretta o da carichi d'urto);
Corrosione:Ruggine superficiale estesa dovuta all'ingresso di acqua o umidità, con profondità di corrosione superiore a 0,01 mm (per guide di precisione), che rende la precisione irrecuperabile dopo la rettifica.
Metodi di ispezione:
Ispezione della deformazione:Utilizzare una livella di precisione (precisione 0,02 mm/m) o uno strumento di allineamento laser per misurare la rettilineità della guida. Se la rettilineità supera 0,1 mm/m e rimbalza dopo la raddrizzatura, è necessaria la sostituzione.
Ispezione di frattura/corrosione:Ispezionare visivamente la superficie della guida. Se sono presenti crepe evidenti (confermabili mediante test con liquidi penetranti) o una corrosione estesa provoca irregolarità superficiali, è necessaria la sostituzione.
In secondo luogo, scenari comuni di diagnosi errate: non è necessario affrettare la sostituzione per evitare sprechi
Non tutte le "anomalie" richiedono la sostituzione della guida. I seguenti tre scenari vengono spesso diagnosticati erroneamente e possono essere risolti tramite riparazione o aggiustamento senza sostituzione:
1. Diagnosi errata 1: fluttuazioni di precisione dovute a deviazioni di installazione
Se la precisione del binario di guida supera la tolleranza a causa di deviazioni di installazione nel parallelismo o nella coassialità (ad esempio, spostamento del binario di guida causato da bulloni di fissaggio allentati), piuttosto che dall'usura del binario di guida stesso, la ricalibrazione durante l'installazione (ad esempio, regolazione degli spessori o serraggio dei bulloni) può ripristinare la precisione senza sostituzione.
Metodo distintivo:Controllare se i bulloni di montaggio della guida laterale sono allentati. Utilizzare uno strumento di allineamento laser per verificare la precisione dell'installazione. Se la precisione soddisfa le specifiche dopo la regolazione, il problema deriva dall'installazione e la sostituzione non è necessaria.
2. Diagnosi errata 2: adesione causata da polvere superficiale o corpi estranei
Se le balbettature della guida derivano dall'accumulo superficiale di polvere o detriti metallici (che non penetrano nelle scanalature interne), la pulizia con aria compressa o una spazzola morbida dovrebbe eliminare le balbettature. Se le misurazioni successive della precisione e dell'usura risultano normali, la sostituzione non è necessaria.
Metodo distintivo:Dopo la pulizia, spingere manualmente il blocco scorrevole. Se il movimento è fluido e senza punti di balbettio, ciò indica contaminazione da oggetti estranei. È sufficiente una pulizia regolare; la sostituzione non è necessaria.
Terzo. Riepilogo: processo decisionale-perGuida lineareSostituzione
Successivamente, misura le metriche di precisione:Utilizzare un interferometro laser e un comparatore per testare la precisione di posizionamento, il parallelismo e il gioco inverso. Se qualcuno supera le specifiche dell'apparecchiatura, procedere al passaggio successivo.
Infine, verificare i livelli di usura: ispezionare l'usura della scanalatura e l'adattamento del gioco.
Quando si sostituiscono le guide, selezionare prodotti corrispondenti al modello originale (garantendo compatibilità nelle dimensioni di montaggio e nel grado di precisione). Dopo l'installazione, ricalibrare la precisione e applicare lubrificante per evitare un'usura accelerata dovuta a selezione o installazione inadeguata. In caso di dubbi sulla valutazione, consultare il produttore della guida o il personale di manutenzione professionale. Fornire condizioni operative e dati di ispezione delle apparecchiature per ottenere raccomandazioni personalizzate, evitando inutili costi di sostituzione e prevenendo al contempo guasti alle apparecchiature dovuti a una sostituzione ritardata.
