Quali sono le forme comuni dei blocchi di supporto dell'albero?
Molti progettisti meccanici spesso si chiedono quando assemblano gli alberi di trasmissione: "Perché alcune apparecchiature utilizzano blocchi di supporto rettangolari mentre altre utilizzano blocchi a forma di L-per lo stesso fissaggio dell'albero?" "Negli spazi compatti, quale forma bilancia stabilità e precisione?" Alcuni presumono che "i blocchi di supporto siano semplicemente dei distanziatori-va bene qualsiasi forma fissa", solo per poi riscontrare un'eccessiva vibrazione dell'albero a causa di una corrispondenza errata della forma. Negli scenari con vincoli di spazio-, quale forma bilancia meglio fissazione e precisione?" Alcuni li liquidano come semplici "distanziatori", scegliendo qualunque cosa protegga l'albero, solo per affrontare vibrazioni eccessive (ampiezza > 0,05 mm) a causa della scarsa compatibilità della forma. Altri scelgono ciecamente forme complesse solo per affrontare modifiche strutturali durante l'installazione dovute a conflitti di spazio. In realtà, la progettazione della forma diblocco supporto alberos soddisfa direttamente tre requisiti fondamentali:-capacità di carico, adattamento spaziale e installazione/manutenzione. I blocchi rettangolari enfatizzano la stabilità del carico-portante, i blocchi a forma di L-danno priorità al risparmio di spazio-e i blocchi a forma di U-si concentrano sul facile smontaggio-ogni forma ha chiari confini di applicazione. Oggi analizziamo sistematicamente le forme comuni dei blocchi di supporto dell'albero, coprendo caratteristiche strutturali, scenari applicativi, criteri di selezione e tecniche di installazione per aiutarvi a scegliere il giusto blocco di supporto e garantire la precisione e la stabilità del sistema di alberi.
Innanzitutto, chiarire: I 3 principi fondamentali diblocco supporto alberodisegno della forma
Per cogliere il valore di adattabilità delle diverse forme, è necessario innanzitutto comprendere la logica fondamentale alla base della progettazione dei blocchi di supporto. Questa logica determina "come la forma serve alla funzione" e costituisce la base per la successiva selezione:
Principio-orientato al carico:La forma deve corrispondere al tipo di carico sopportato dall'albero - Per carichi principalmente radiali, scegliere forme "ampio contatto, elevata rigidità"; per carichi prevalentemente assiali, scegliere forme "flangiate, ad alta-resistenza all'estrazione".
Principio di adattamento allo spazio:La forma deve adattarsi allo spazio interno dell'attrezzatura - scegliere forme "appiattite, strette-corpo" per spazi ristretti; seleziona forme "angolo-raccordo" per spazi irregolari.
Principio di-favorevole alla manutenzione:La forma deve facilitare lo smontaggio, il montaggio e la manutenzione dell'albero - scegliere forme "aperte" per una lubrificazione frequente; seleziona forme "chiuse" per un funzionamento senza-manutenzione-a lungo termine, riducendo la contaminazione esterna.
In secondo luogo, tre forme comuni diBlocco di supporto dell'alberos - Struttura, scenari e compatibilità
Le diverse forme dei blocchi di supporto dell'albero presentano variazioni significative nella struttura, nella capacità di carico e nei metodi di installazione. Di seguito, li classifichiamo come "Rettangolare → A L-A forma di U-A forma di → Cilindrico → Sottile → Personalizzato" e forniamo analisi dettagliate delle caratteristiche principali e degli scenari applicabili, inclusi i parametri quantitativi:

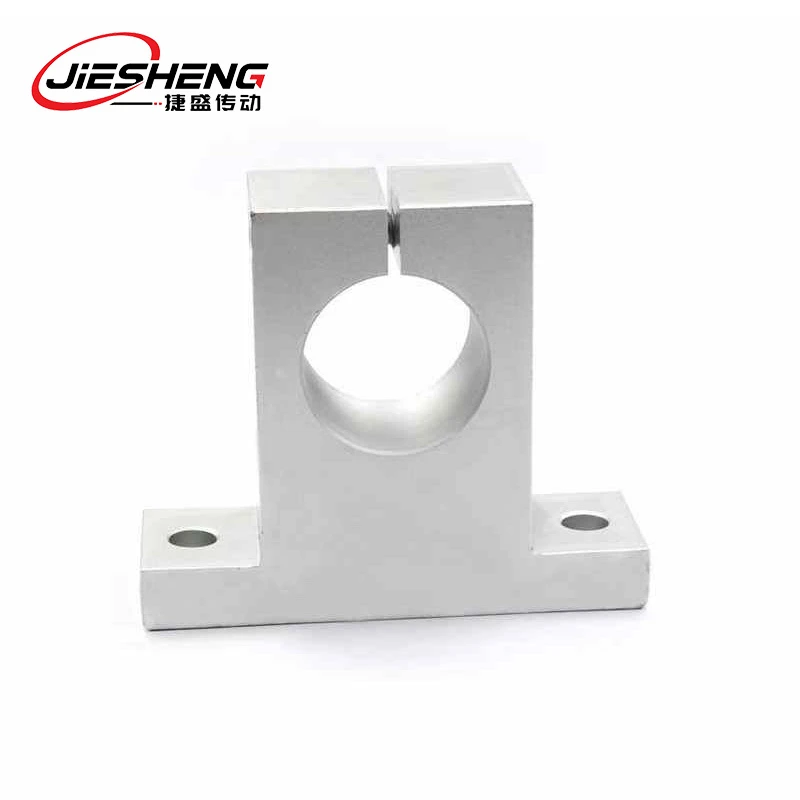

1. Forma 1: Blocco di supporto rettangolare - Portante di carico stabile-, Compatibilità multi-scenario
Il blocco rettangolare è la forma più fondamentale e ampiamente utilizzata per i supporti degli alberi. I suoi vantaggi principali sono "struttura semplice, elevata rigidità e installazione stabile", che lo rendono adatto a scenari-di uso generale senza particolari requisiti di spazio o carico:
Montaggio:La parte inferiore presenta 2-4 fori di montaggio (diametro 4-12 mm) per il fissaggio diretto alle basi dell'attrezzatura, fornendo un'ampia area di contatto;
Design aggiuntivo:Alcuni modelli includono scanalature per la polvere o ingrassatori;
Applicazioni:
Apparecchiature generali di trasmissione:Alberi di trasmissione di nastri trasportatori, alberi di alimentazione di macchine utensili standard, supporti alberi di uscita di motori;
Scenari di carico medio-leggero:Carico inferiore o uguale a 5 kN, ad esempio piccoli alberi di ventola, supporti dell'albero del rullo della stampante.
2. Forma 2: Blocco di supporto a forma di L-(Versione ad angolo-) - Applicazioni-salvaspazio, ad angolo-
Il blocco di supporto a forma di L-presenta una struttura ad "L" ad angolo retto-. Il suo vantaggio principale è l'"installazione ad angolo-salvaspazio-installazione", adatta a spazi irregolari come angoli e bordi interni delle apparecchiature:
Caratteristiche strutturali:
Dimensioni:Lati ad angolo retto lunghi 25-80 mm, spessi 8-20 mm. Un lato ad angolo retto presenta un foro per l'albero, l'altro un foro di installazione.
Metodo di montaggio:Fissato sia alla parete laterale che alla base dell'attrezzatura tramite i suoi due lati ad angolo retto, risparmiando oltre il 30% di spazio rispetto ai blocchi rettangolari.
Design aggiuntivo:Nervature interne di rinforzo sui bordi ad angolo retto prevengono la deformazione sotto carico;
Prestazioni principali:
Occupazione dello spazio:Se installato negli angoli-ad angolo retto, consente di risparmiare il 40% di spazio rispetto ai blocchi di supporto rettangolari con capacità di carico equivalente, adatto per spazi di installazione inferiori o uguali a 20 mm;
Capacità di carico:Carico radiale Inferiore o uguale a 5 kN, carico assiale Inferiore o uguale a 2 kN;
Stabilità:Fissaggio in doppia-direzione (parete laterale + base), capacità anti-ribaltamento superiore del 50% rispetto ai cuboidi fissi in-direzione singola, impedendo l'inclinazione del blocco di supporto durante la vibrazione dell'albero;
Applicazioni adatte:
Attrezzatura per lo spazio d'angolo:Piccoli giunti per robot, alberi di trasmissione delle pareti laterali delle apparecchiature;
Scenari di trasmissione del bordo:Rulli laterali stampante, alberi trasportatori bordi macchina confezionatrice.
3. Forma 3: Blocco di supporto a forma di U- (design aperto) - Facilita lo smontaggio/il montaggio, adatto per scenari ad alta-manutenzione
Il blocco di supporto a forma di U-presenta una struttura a "U" aperta. Il suo vantaggio principale è "rimuovere l'albero senza smontare l'intera unità", ideale per scenari che richiedono una manutenzione frequente dell'albero o una sostituzione rapida:
Caratteristiche strutturali:
Dimensioni:Larghezza apertura 15-50 mm, profondità 20-60 mm, spessore parete laterale 5-12 mm, fondo con 2-3 fori di montaggio (diametro 4-10 mm);
Montaggio:Fondo fissato alla base, parte superiore delle pareti laterali fissata con tappi a pressione; la rimozione dell'albero richiede solo la rimozione del cappuccio;
Design aggiuntivo:
Cuscinetti integrati nei fori dell'albero sulle pareti laterali; alcuni modelli includono finestre di ispezione;
Prestazioni principali:
Efficienza di installazione:
La manutenzione richiede solo la rimozione di 2-3 bulloni del coperchio senza smontare il corpo del blocco di supporto, riducendo i tempi di installazione del 60% rispetto agli alloggiamenti rettangolari;
Capacità di carico:
Carico radiale Inferiore o uguale a 4kN, carico assiale Inferiore o uguale a 2kN;
Comodità di manutenzione:La struttura aperta consente l'iniezione diretta del grasso senza smontare l'attrezzatura, ideale per ambienti polverosi che richiedono una pulizia frequente;
Applicazioni adatte:
Attrezzatura sottoposta a manutenzione frequente:Macchine per l'industria alimentare; macchine per la lavorazione del legno;
Scenari di-cambiamento rapido:Attrezzatura di prova (che richiede frequenti modifiche del diametro dell'albero), set di alberi di ricambio della linea di produzione.
Terzo,Blocco di supporto dell'albero Metodo di selezione della forma
Analizzare i requisiti fondamentali
Innanzitutto chiarire le esigenze principali dell'attrezzatura per i blocchi di supporto per determinare la direzione della forma:
Requisito 1:Carico generale da leggero-a-medio (inferiore o uguale a 5 kN) + spazio standard (spazio libero maggiore o uguale a 20 mm) → Dare priorità ai blocchi rettangolari (alto rapporto costi-economici);
Requisito 2:Spazio angolo/bordo (installazione ad angolo retto-) + risparmio di spazio- → Dai priorità ai blocchi a forma di L-(fissaggio in doppia-direzione);
Requisito 3:Manutenzione frequente (maggiore o uguale a 1 volta al mese) + Medio-carico leggero → Dare priorità ai blocchi a forma di U-(facile smontaggio/montaggio);
Requisito 4:Micro-dispositivi (diametro dell'albero inferiore o uguale a 12 mm) + layout denso → Dare priorità ai blocchi di supporto cilindrici (leggeri);
Requisito 5:Spazio verticale vincolato (altezza inferiore o uguale a 18 mm) + struttura sottile → Dare priorità ai blocchi di supporto sottili (altezza ultra-bassa);
Requisito 6:Ambienti estremi/spazi irregolari/carichi speciali → Blocchi di supporto personalizzati (progettati su ordinazione).
Quarto, malintesi comuni: 4 errori inBlocco di supporto dell'alberoSelezione
Anche con la padronanza del processo di selezione, i pregiudizi cognitivi possono portare a errori. Evita queste trappole:
1. Idea sbagliata 1: "Concentrarsi esclusivamente sull'adattamento esterno ignorando la capacità di carico"
Approccio errato:Per un albero di trasmissione di un nastro trasportatore per carichi pesanti- (carico radiale 8 kN), è stato scelto un blocco di supporto a forma di L- (capacità nominale inferiore o uguale a 5 kN) per risparmiare spazio senza considerare i fattori di sicurezza. Dopo due mesi di funzionamento, sono comparse delle crepe all'angolo retto del blocco di supporto, causando il superamento della tolleranza radiale dell'albero fino a 0,05 mm e con conseguente balbettamento del nastro trasportatore.
Pratica corretta:La capacità di carico è il criterio di selezione principale. Per applicazioni-per carichi pesanti (maggiori o uguali a 5 kN), dare la priorità ai blocchi di supporto rettangolari o personalizzati ad alta-rigidità. Garantire una capacità di carico maggiore o uguale al carico effettivo × 1,2. Se necessario, convalidare le sollecitazioni tramite l'analisi degli elementi finiti per prevenire danni da sovraccarico.
2. Idea sbagliata 2: "Forzare modifiche ai blocchi di supporto standard in spazi ristretti invece di selezionare modelli specializzati"
Pratica errata:In un modulo sottile con una distanza verticale di soli 12 mm, un blocco di supporto rettangolare standard (altezza 20 mm) è stato ridotto a 12 mm per l'uso. Ciò ha ridotto lo spessore della parete del foro dell'albero da 5 mm a 3 mm, diminuendo la rigidità del 40%. Il funzionamento dell'albero ha comportato un'ampiezza della vibrazione che raggiungeva 0,03 mm, compromettendo la precisione del modulo.
Pratica corretta:Seleziona direttamente blocchi di supporto sottili specializzati (altezza inferiore o uguale a 15 mm) per spazi ristretti. Il loro design strutturale è ottimizzato per la rigidità, non richiede modifiche per la compatibilità e garantisce una deformazione inferiore o uguale a 0,01 mm.
3. Idea sbagliata 3: "Scegliere blocchi di supporto chiusi per scenari ad alta-manutenzione trascurando le varianti a forma di U-"
Pratica errata:Nelle apparecchiature per la lavorazione degli alimenti (che richiedevano la pulizia settimanale dei residui di cibo dagli alberi), venivano utilizzati blocchi di supporto rettangolari chiusi. Ogni ciclo di pulizia richiedeva la rimozione di 4 bulloni di montaggio e l'estrazione dell'intero blocco di supporto, impiegando 1 ora e lasciando residui soggetti a non-conformità igienica.
Quinto, riepilogo: logica fondamentale perBlocco di supporto dell'alberoSelezione - "La funzionalità prima di tutto, la corrispondenza precisa"
La scelta della forma dei blocchi di supporto dell'albero implica fondamentalmente un "profondo allineamento tra esigenze applicative e funzioni strutturali":scegli rettangolare per uso generale, a L-per spazi angolari, a U-per manutenzioni frequenti, cilindrico per micro-spazi compatti, sottile per aree con-spazio ridotto e design personalizzati per requisiti speciali. Ogni forma affronta sfide funzionali specifiche-non selezionarla mai basandosi esclusivamente sull'aspetto o sul costo.
